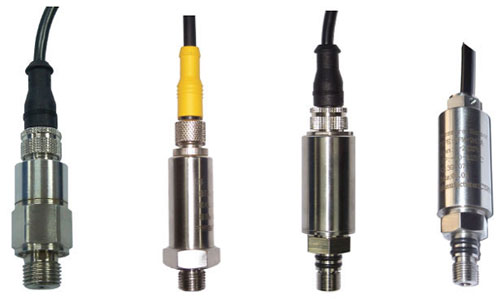

產品簡介:

裝載機壓力傳感器采用離子束濺射薄膜技術，專門結合裝載機稱重系統的特點設計，主要通過測量裝載機油缸油壓進而轉換成重量信號。具有精度高、抗震動、頻繁沖擊、過載能力好、耐高低溫環境、長期穩定性好、體積小、重量輕、可直接過程安裝、溫度漂移小等特點。超長壽命，壓力溫度一體化設計，整體性能可替代德國WIKA、HBM 壓力傳感器在裝載機行業的應用。該系列產品提供定制服務。

產品應用:

裝載機電子秤、鏟車電子秤、叉車計量秤
汽車吊、挖機力矩限制器監測系統
其它工程機械液壓系統

技術參數:

被測介質	氣體，液體及蒸汽（對316L不銹鋼不腐蝕的流體）
壓力類型	絕對壓力、密封參考?jí)毫�、通氣表壓�?
量程	0～16MPa、25MPa、35MPa、40MPa 、60MPa、100MPa之間任意可選
供電電源	5-12VDC、6-32VDC
壓力輸出信號	2mV/V 、0.5-4.5VDC、1-5VDC、4-20mA可選
溫度輸出信號	數字18B20、PT100、TC1047A
非線性	0.04%FS
重復性	0.02%FS
準確度	±0.1%FS、±0.2%FS（包含-40～125℃下的溫度漂移值）
長期穩定性	0.1%FS/年
工作溫度	-40～125℃
儲存溫度	-50～130℃
響應時間	≤1mS(10%～90%)典型值
輸入阻抗	3.3 kΩ
絕緣電阻	≥500 MΩ/100V
安全過載壓力	200%FS （2倍滿量程）
破壞壓力	500%FS （5倍滿量程）
振動	5～1000Hz，振幅2mm，X、Y、Z每向30分鐘，輸出變化小于0.08%FS
沖擊	50g；X、Y、Z三向，每向20ms；輸出變化小于0.08%FS
連接方式	M20×1.5、M16×1.5、M14×1.5、M10×1、G1/4 或指定
接液材料	膜片：17-4PH不銹鋼、過程連接件316L或1Cr18Ni9Ti不銹鋼
相對濕度	0～95% RH
外殼防護等級	IP67
電氣輸出引線	航空接插件或直接密封引線

選型信息：

型號：NZ-S322A…
0-20mV 輸出，可以與各類稱重儀表配接，直接密封引線模式，“O”形氟橡膠密封壓力。特點是壓力溫度一體化，相對成本較低，用手便可擰入螺口密封，方便快捷，精度：0.1%FS�？筛鶕�(jù)要求提供變送器輸出。

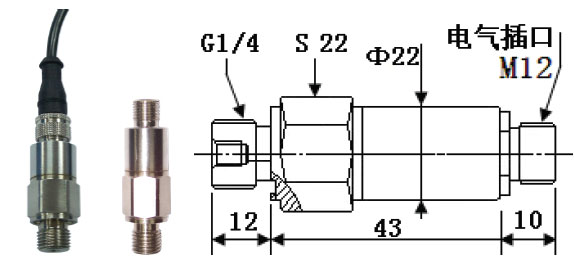

型號：NZ-S322B…
0-20mV 輸出，可以與各類稱重儀表配接，直接密封引線模式，“O”型氟橡膠密封壓力。特點是在NZ322A基礎上將電氣輸出改為接插件，具備NZ322A 的特點，同時更方便現場安裝，在產品維護時可只拆卸傳感器，而不需要拆線，節省時間和人力。本型號可根據要求提供變送器輸出。

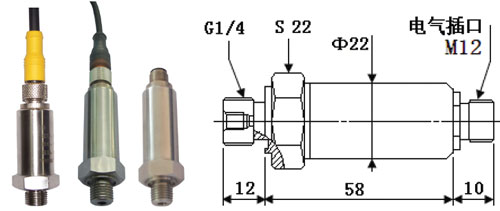

型號：NZ-T322A…
5VDC 供電，0.5-4.5VDC 電壓輸出，內部單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～125℃溫度下0.2%精度標準，稱重儀表直接采集電壓信號，無需放大，抗干擾。提高了裝載機電子秤的精度和穩定性。G1/4 螺紋國際通用標準，接插件聯結，方便現場安裝，同時產品維護時可只拆卸傳感器，而不需要拆線，節省時間和人力。





型號：NZ-T322B…
6.0-32VDC 供電，1-5VDC 電壓輸出，內部單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～125℃溫度下0.2%精度標準，稱重儀表直接采集電壓信號，無需放大，抗干擾。提高了裝載機電子稱的精度和穩定性。M14×1.5、G1/4 螺紋，接插件或直接引線可選擇，現場安裝方便。該型傳感器性能優越，高于國內同類產品。

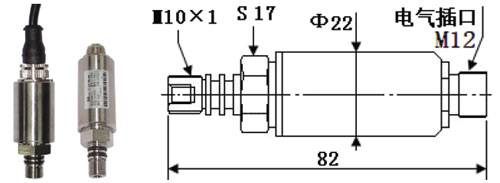

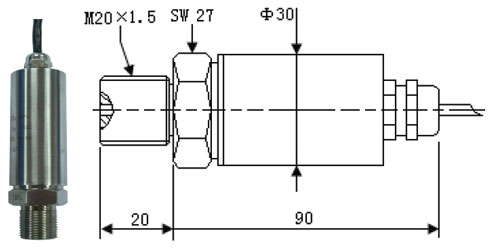

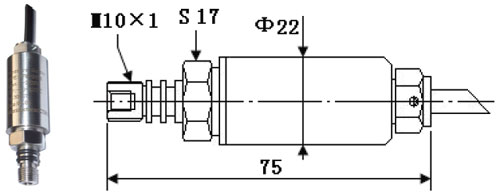

型號：NZ-T330A…
15-32VDC 供電，4-20mA 標準2 線制電流輸出，內部單片機同時采集壓力和溫度信號，精密數字溫壓補償，滿足-40～125℃溫度下0.25%精度標準，稱重儀表直接采集電流信號，無需放大，抗干擾。提高了裝載機電子秤的精度和穩定性。M20×1.5、M14×1.5、M10×1 外螺紋可選擇，互換性強。直接密封引線，防護等級IP67。
