產品簡介：

高頻動態壓力傳感器，高頻動態壓力變送器采用硅疊硅先進技術,在具備高速響應的同時,同時在低頻靜態下的數據也是精度較高和準確的,如果您的實驗需要檢測到靜態壓力,同時又需要檢測到高頻動態壓力,請采用本傳感器. 固有頻率高可達1000KHz，外形尺寸小，重量輕，類型齊全，性價比高。

在軍事工程、化爆試驗、石油勘采與試井、材料、力學、土木工程學、巖土力學、創傷醫學、液壓動力機械試驗等科學試驗與現代化儀器儀表中，需要不失真地測量一些變化頻率高、壓力波形上升快陡的動態壓力波形與幅值、有效值，這就要求所用壓力傳感器具有高的固有頻率、極短的上升時間和寬廣優良的響應頻帶，以保證足夠的動態測壓精度，本系列產品即是為此設計開發的，它利用微機械加工MEMS 技術使得集成硅膜片有效尺寸小，固有頻率高；有優良的彈性力學特性，綜合性能優于壓電動態壓力傳感器，成為動壓測試中壓電壓力傳感器的換代產品。同時把傳統設計中的硅–玻璃鍵合改為硅–硅鍵合，改善了熱匹配效果，減少了應力帶來的零位不穩定性。美國軍標和我國軍標在爆轟動態測量標準中都推薦首選本類壓力傳感器。

產品用途：

軍事工程、發動機進氣道、化爆試驗、風洞、材料、流體力學、聲學、土木工程學、巖土力學、
創傷醫學、石油勘采與試井、液壓動力機械試驗等科學試驗與現代化儀器儀表中.

性能參數：

被測介質	對 316 不銹鋼不腐蝕的氣體和液體
壓力類型	絕對壓力、密封參考壓力、通氣表壓力
量程	-100kPa～0～10kPa～1MPa～10MPa…100MPa 之間任意可選
供電電源	24VDC （ ±15VDC ）
輸出信號	4-20mA、1-5VDC、0-5VDC 可選擇（可選擇外置變送器）
傳感器頻響	0～150kHz～1.5MHz 可選
變送器頻響	0～5kHz～200kHz 可選
上升時間	0～1μS～0.1ms 可選擇
非線性	0.1%FS 、 0.2%FS 、 0.5%FS
重復性	0.05%FS
綜合精度	±0.2%FS 、 0.5%FS
長期穩定性	0.1%FS/ 年
工作溫度	-40～85℃/125℃（高溫型加裝水冷式結構,耐高溫550℃）
絕緣電阻	≥500 MΩ/50V
安全過載壓力	150%FS （ 1.5 倍滿量程）
破壞壓力	300%FS （ 3 倍滿量程）
連接方式	M20×1.5 或指定
接液材料	硅、不銹鋼
相對濕度	0～95% RH
外殼防護等級	IP65
出線方式	航插或 直接密封引線

性能參數：

型號：NZ-T127A…
平膜片結構，無壓力腔滯后。內置專用高速放大器，頻帶寬0-400kHZ，精度高，漂移小，多種螺紋可供選擇,直接引線輸出可測量油、水和氣體介質。

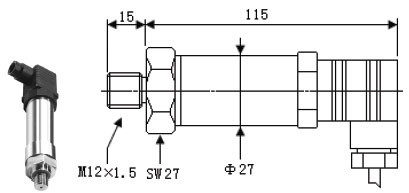

型號：NZ-T127B…
專用高速放大器，低噪聲，寬頻帶0-350kHZ，精度高，漂移小。赫斯曼插件出線，防護等級IP65，多種螺紋可供選擇，可測量油、水和氣體介質。





型號：NZ-T127C…
感壓膜片內凹在螺紋邊沿，一體化結構，專用高速放大器，頻帶寬0-400kHZ，精度高，漂移小，多種螺紋可供選擇,航空接插件出線，可測量油、水和氣體介質。
