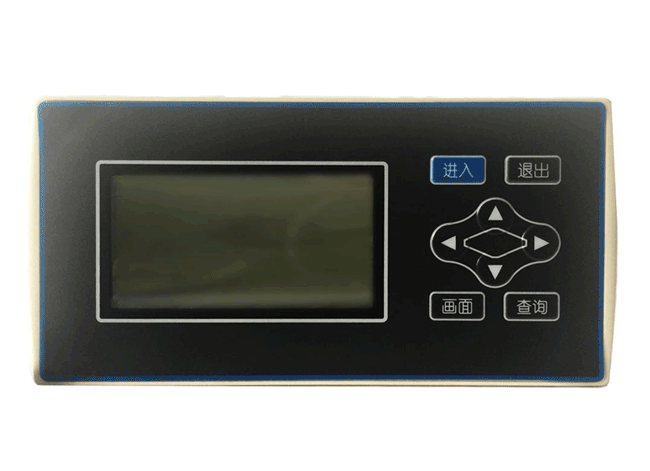

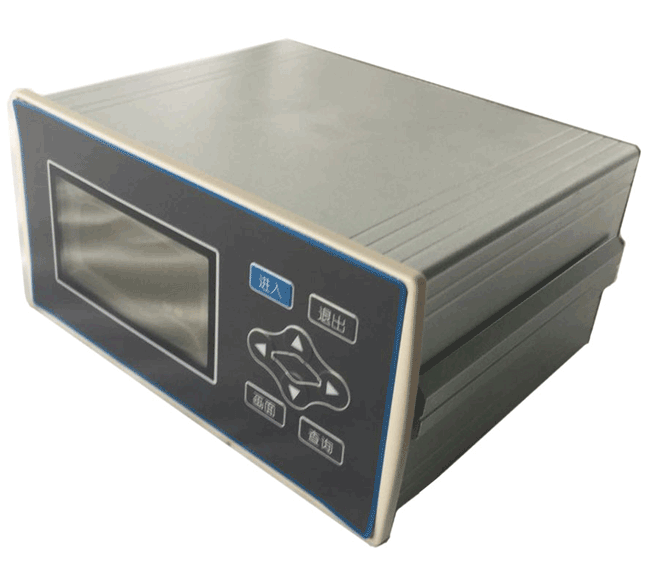

NZ-XSDE多通道熱工數顯表:
■ 128 × 64 點陣單色液晶屏顯示，鋁合金外殼。
■ 0.2 級精度，測控速度為每通道 0. 2 秒。
■ 所有通道均為全切換輸入，可通過參數選擇熱電偶、熱電阻、直流電流、直流電壓和毫伏信號。
■ 漢字顯示方式。
■ 可選配 4 點或 8 點繼電器輸出。
■ zui多可選配 4 路變送輸出。
■ zui多可選配 1 路外供電源輸出。
■ 可選配打印或通訊接口。
|
內容 |
代碼說明 |
|||||||||
|
NZ-XSDE-3 |
標準配置 3 路輸入； 0.2 級顯示精度；測控速度（ 0.2 秒 × 通道數）； |
|||||||||
|
NZ-XSDE-4 |
標準配置 4 路輸入； 0.2 級顯示精度；測控速度（ 0.2 秒 × 通道數）； |
|||||||||
|
外形尺寸 |
|
160 × 80 × 125mm 開孔尺寸： 152 × 75 |
||||||||
|
面板規格 |
|
3 英寸白底黑字液晶屏（ 128 × 64 ） |
||||||||
|
輸入信號（ 注① ） |
全切換輸入，通過參數設置選擇輸入信號 熱電偶（ K/S/R/B/N/E/J/T/WR325/WR526 ）； 熱電阻（ Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2 ）； 電壓（（ 0 ～ 5 ） V/ （ 0 ～ 10 ） V/ （ 1 ～ 5 ） V ）； 電流（（ 4 ～ 20 ） mA/ （ 0 ～ 20 ） mA ）； 毫伏（（± 20mV ） / （± 100 ） mV ）； 遠傳壓力表（ 40 Ω～ 370 Ω） 遠傳壓力表 |
|||||||||
|
報警（選件） (250V AC/3A ，阻性負載 ) |
T0 |
無繼電器輸出 |
||||||||
|
T4 |
4 點繼電器輸出為常開常閉 |
|||||||||
|
T8 |
8 點繼電器輸出為常開常閉 |
|||||||||
|
變送路數 （選件） |
□ |
1 ～ 4 ，表示 1 ～ 4 路變送輸出。沒有變送不選此項。 |
||||||||
|
變送類型 （選件） （分辨率： 1/3000 ；負載能力： 600 Ω）（只能選擇一種輸出類型） |
A1 |
電流輸出 (4 ～ 20)mA 、 (0 ～ 10)mA 、 (0 ～ 20)mA |
||||||||
|
A2 |
電壓輸出 (1 ～ 5)V 、 (0 ～ 5)V |
|||||||||
|
A3 |
電壓輸出 (0 ～ 10)V |
|||||||||
|
外供電源 （選件） （zui多可選擇 1 路外供電源） |
B1 |
24V ± 5% 50mA 以下 |
||||||||
|
B 1G |
24V ± 5% 100mA 以下 |
|||||||||
|
BN |
其它規格電源 |
|||||||||
|
通訊 / 打印接口（選件） （通訊速率： 2400 、 4800 、 9600 、 19200 ）（通訊地址： 0 ～ 99 ）（通訊和打印只能二選一） |
MS1 |
RS232 接口 可通過軟件設置選擇 TCASCII 或 Modbus-RTU |
||||||||
|
MS2 |
RS485 接口 可通過軟件設置選擇 TCASCII 或 Modbus-RTU |
|||||||||
|
P |
打印接口 |
|||||||||
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
||||||||
• 輸入信號選擇 PT1000 時，選擇其他熱電阻類型無效。輸入信號選擇 0-10V 時，其他電壓輸入無效。
