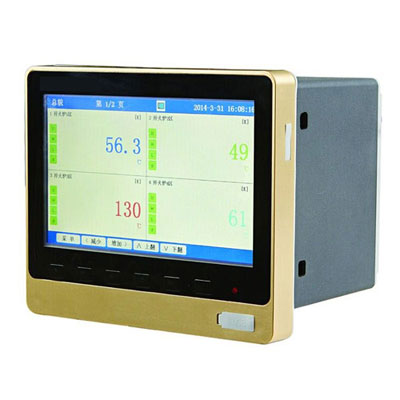

大7英寸觸摸寬屏彩色無紙記錄儀 NZ8200
發布時間：2016-6-10 22:25:50
NZ8200大7英寸觸摸寬屏彩色無紙記錄儀 主要參數：
|
測量輸入 |
|
|
輸入信號 |
熱電偶： Wre526 、 S 、 R 、 B 、 K 、 N 、 E 、 J 、 T |
|
熱電阻： Pt100 、 Cu50 、 Cu100 |
|
|
電流： 0~10mA 、 4~20mA |
|
|
電壓： 0~5V 、 1~5V 、 0~10V 、 Res 、 3PRes |
|
|
其它出廠需說明： F2 、± 5V 、 0~20 mV 、 0~100mV 、± 20mV 、± 100mV 、線性電阻： 0~400Ω 等 |
|
|
輸出 |
|
|
|
報警輸出：繼電器常開觸點輸出，觸點容量 3A/250VAC （阻性負載） |
|
模擬量輸出： 0~10mA 、 4~20mA 、 0~5V 、 1~5V 等 |
|
|
饋電輸出： DC24V ± 1 ，負載電流≤ 400mA |
|
|
通訊輸出： RS485/RS232 通訊接口，波特率 1200~57600bps 可設置，采用標準 MODBUS RTU 通訊協議， RS-485 通訊距離可達 1 公里； RS-232 通訊距離可達： 15 米； EtherNet 通訊接口，通訊速率為 10M ， （只適用于局域網） |
|
|
綜合參數 |
|
|
測量精度 |
0.2%FS ± 1d |
|
采樣周期 |
1 秒 |
|
設定方式 |
手動觸屏及面板輕觸式按鍵兩種設定方法；參數設定值密碼鎖定；設定值斷電永久保存。 |
|
顯示方式 |
大 7 英寸 800*480 點陣寬屏 TFT 高亮度彩色觸屏液晶顯示， LED 背光、畫面清晰、寬視角。屏幕亮度可以自由調節顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標縮放變更等 |
|
存儲容量 |
內部 Flash 存儲器容量 4G Byte |
|
記錄間隔 |
以秒為單位任意按需要自行設定選擇。 |
|
使用環境 |
環境溫度： -10 ～ 50 ℃；相對濕度： 10 ～ 90%RH （無結露）； 避免強腐蝕氣體。（注：若現場環境惡劣，定貨時務必特殊說明） |
|
工作電源 |
AC85 ～ 264V( 開關電源 ) ，頻率范圍： 50-60HZ ，最大功耗： 30VA |
NZ8200大7英寸觸摸寬屏彩色無紙記錄儀 各信號允許量程說明如下：
|
信號類型 |
量程范圍 |
信號類型 |
量程范圍 |
信號類型 |
量程范圍 |
|
B |
400 ～ 1800 ℃ |
Cu50 |
-50.0 ～ 150.0 ℃ |
0~20mA |
-9999 ～ 9999 |
|
S |
-50 ～ 1600 ℃ |
Cu53 |
-50.0 ～ 150.0 ℃ |
0~10mA |
-9999 ～ 9999 |
|
K |
-200 ～ 1300 ℃ |
Cu100 |
-50.0 ～ 150.0 ℃ |
4~20 mA |
-9999 ～ 9999 |
|
E |
-200 ～ 1000 ℃ |
Pt100 |
-200.0 ～ 650.0 ℃ |
0~5V |
-9999 ～ 9999 |
|
T |
-200.0 ～ 400.0 ℃ |
BA1 |
-200.0 ～ 600.0 ℃ |
1~5V |
|
|
J |
-200 ～ 1200 ℃ |
BA2 |
-200.0 ～ 600.0 ℃ |
|
|
|
R |
-50 ～ 1600 ℃ |
0~400 Ω線性電阻 |
-9999 ～ 9999 |
0~10V |
-9999 ～ 9999 |
|
N |
-200 ～ 1300 ℃ |
0~20mV |
-9999 ～ 9999 |
Wre3-25 |
0 ～ 2300 ℃ |
|
F2 |
700 ～ 2000 ℃ |
0~100mV |
-9999 ～ 9999 |
Wre5-26 |
0 ～ 2300 ℃ |
尺寸圖與接線圖：
NZ8200大7英寸觸摸寬屏彩色無紙記錄儀 選型表：
