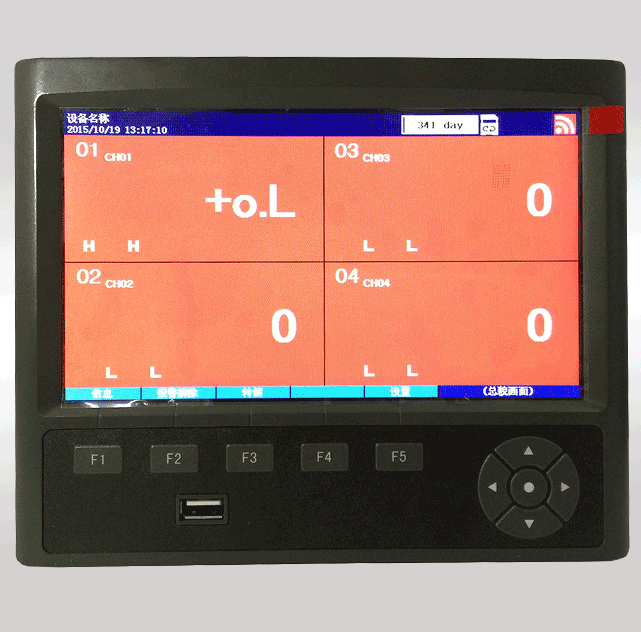

7寸彩屏無紙記錄儀 NZ-XSR50
發布時間：2017-8-8 17:14:05
NZ-XSR50系列7寸彩屏無紙記錄儀 顯示畫面豐富、操作方式靈活，具有記錄、運算、控制和管理功能， 在各行各業中獲得了應用。本記錄儀配置豐富，可以接收多種類型的直流電流、電壓、毫伏和電阻信號，實現溫度、 壓力、液面、成分以及力、力矩、位移、流量等物理量的顯示、記錄、越限監控、報表生成、 數據通訊、信號變送以及流量累積等功能。
- 7英寸800 x 480分辨率彩色液晶顯示器
- 7英寸800 x 480分辨率彩色液晶顯示器
- 標配4路全切換信號輸入
- 標配中英文雙語界面，默認中文，可切換為英文
- 默認1秒記錄間隔，可記錄337天；最快0.1秒記錄，可記錄33天
- 停電信息記錄及查詢
- 自動屏保功能
- 0.2級精度，測控周期0.1秒
- 標配USB接口，實現記錄數據轉儲
- 可選配4點報警輸出，實現各通道測量值的報警
- 可選配1路變送輸出，可針對各通道測量值
- 可選配通訊接口，支持Modbus-RTU協議和TC-ASCII協議
- 可選配擴展總線，配接DFM模塊
選型圖表：
| 內容 |
代碼說明
|
||||||||||
| NZ-XSR50- | 標準配置為 4 通道； 0.2 級測量精度；測控速度每秒 10 次； 4Gb 記錄內存； | ||||||||||
| 外形尺寸 |
185 × 150 × 75mm 開孔尺寸： 138 × 138
|
||||||||||
| 面板規格 | 7 英寸彩色液晶顯示器（ 800 × 480 ） | ||||||||||
| 輸入信號 |
全切換信號輸入，通過參數設置選擇輸入信號 熱電偶（ K/S/R/B/N/E/J/T ）； 熱電阻（ Pt100/Cu100/Cu50/G53/BA1/BA2 ）； 電壓（（ 0-5 ） V/ （ 1-5 ） V ）； 電流（（ 4-20 ） mA/ （ 0-20 ） mA/ （ 0- 10 ） mA ）； 毫伏（± 100mV/ ± 25mV ）； 遠傳壓力表 |
||||||||||
| 報警 （選件） (250V AC/3A ，阻性負載 ) | T4 | 4 點繼電器輸出 | |||||||||
| 變送 （選件） ( 分辨率： 1/3000 ；負載能力： 600 Ω） | A1 | 電流輸出 (4 ～ 20)mA | |||||||||
| 外供電源 （選件） | B1 | 24V ± 5% 50mA 以下 | |||||||||
| B1G | 24V ± 5% 100mA 以下 | ||||||||||
| B2 | 12V ± 5% 50mA 以下 | ||||||||||
| B2G | 12V ± 5% 100mA 以下 | ||||||||||
|
通訊、打印 （選件） （通訊速率：2400、4800、9600、19200、38400） （通訊地址：TC ASCII 與 Modbus-RTU 通過參數選擇） |
S1 | RS232 接口 | |||||||||
| S2 | RS485 接口 | ||||||||||
| P | 打印接口 | ||||||||||
| 擴展總線 （選件） | E | 配接 DFM 模塊 | |||||||||
| 電源規格 | V0 | 100-240V AC 50/60 Hz | |||||||||
